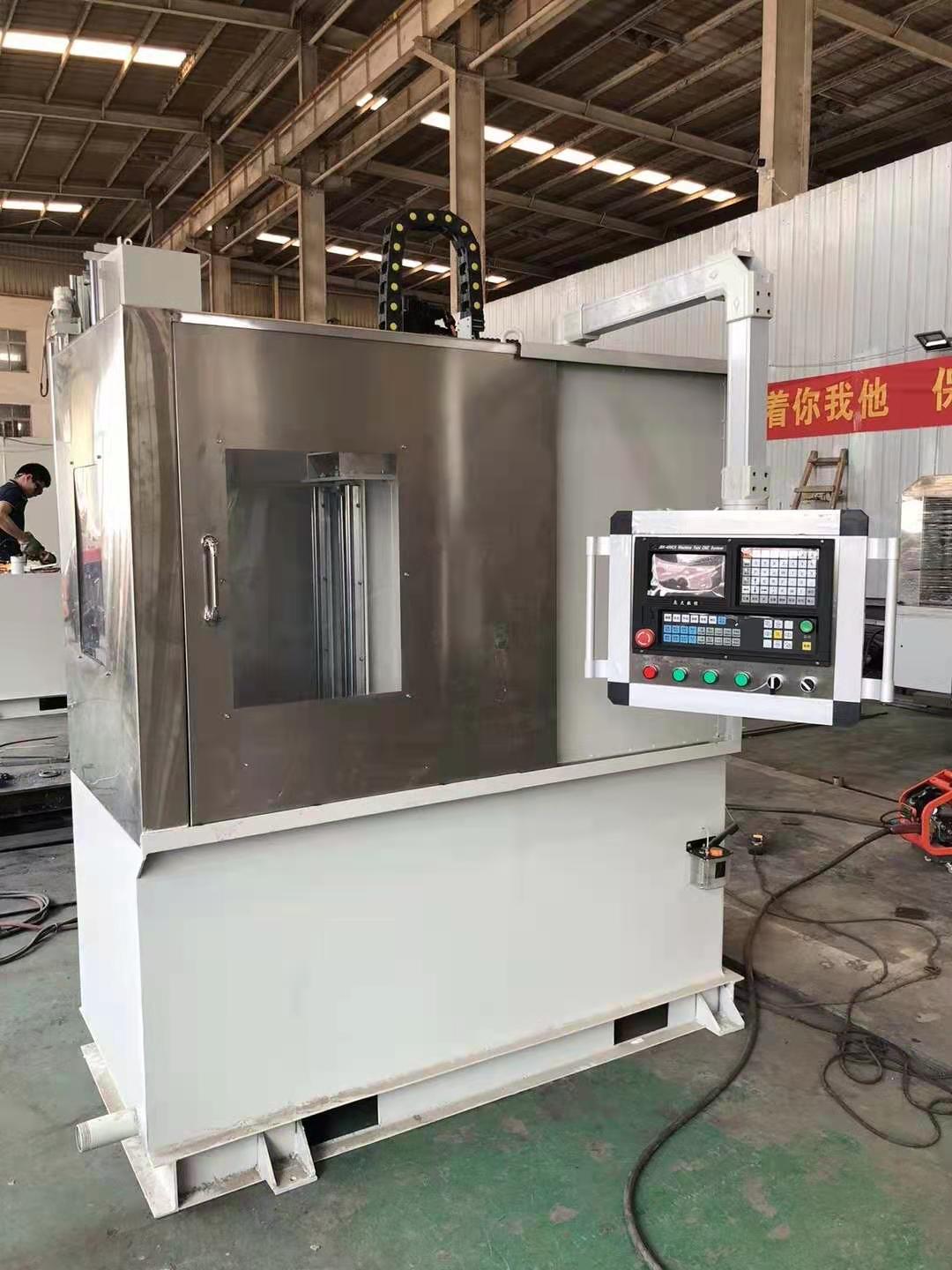

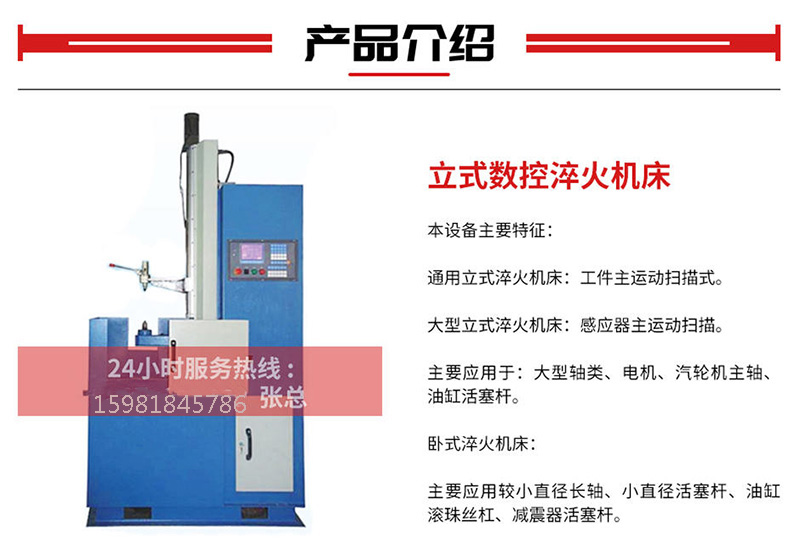

數控淬火機床

數控淬火機床設備具有連續淬火、同時淬火、分段連續淬火、分段同時淬火、等功能，淬火機床主機由床身、雙層精密工作臺、上頂尖座調整滑動機構、上頂尖總成、工作臺移動及傳動系統、主軸旋轉及傳動系統、零件旋轉與上頂尖調整機構，配種平衡，罩框、電氣數控部分等組成。

生產基地和現場

合作伙伴

1、床身部分：機床采用焊接床身結構，整體進行去應力退火。主要外露件表面經特殊處理，具有良好的防銹抗蝕性能。

2、上頂尖調整機構：上頂尖調整采用電動調整，可實現不同長度工件的裝夾。

3、工作臺系統：采用步進電機通過變速機構驅動滾珠絲杠實現上工作臺的升降運動，移動速度無級可調，傳動輕快，導向精度高，定位準確。

4、主軸旋轉系統：由異步電機通過變速機構和傳動軸驅動主軸旋轉。采用變頻調速實現零件轉速無級調節。

5、罩框：罩框用厚鋼板制成。制作精良，外觀美觀，色澤大方。罩框上部設有玻璃窗及推拉門，既可防止冷卻水外濺，又便于裝卸零件及監控淬火過程。

6、電氣控制部分：電氣控制部分由數控系統、變頻調速器、中間繼電器等組成，電源進線：3相，380V，1.5Kw，可存儲二十種以上零件的淬火工藝，通過數控鍵盤可對各種程序進行編程存儲。機床設置有失電保護、越位保護等功能，具有較高的安全可靠性。
