高精度機床導軌淬火感應加熱電源裝置

一、銑床超音頻全自動機床導軌淬火熱處理設備，精度高，可以自行上下左右移動，相關參數如下：

（1）縱向行進速度 100mm/分 — 400mm/分

（2）橫向行程 1500mm

（3）橫向調節線速度 20mm?—100mm

（4）升降高度行程 350mm

（5）感應器最低高度 700mm

（6）升降線速度 （快速）600mm/s

（微調）20mm/s

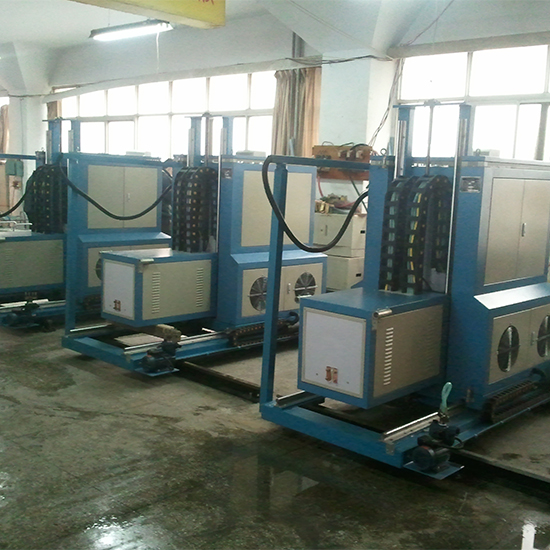

二、全自動機床導軌淬火電源裝置圖如下：

三、該設備主要由三部分組成：

1、IGBT感應加熱電源（包涵淬火變壓器）；

2、傳動、機械移動、數控部分；

3、由高效風冷散熱器、強冷風機、水泵三部分組成水循環系統。

四、該一體機設備的特點：

1、設備頻率一般為25-35KHz,適宜淬硬層為1.5-2.5mm，淬硬層適中

2、材料為HT200-HT300時，硬度為HRC45-53。

3、速度比中頻快1/3
