超音頻齒圈淬火設備是一種利用超音頻振動技術進行淬火的設備。其主要原理是通過超音頻振動將工件表面達到淬火溫度，并迅速降溫，達到淬火效果。

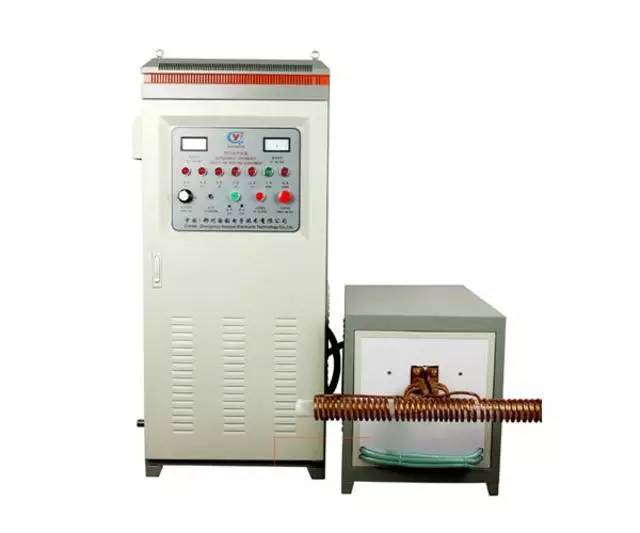

    齒輪軸齒輪部位超音頻淬火采用160KW超音頻淬火設備配合行程1米立式數控淬火機床，對Φ75mm總長320mm，齒輪高度80mm齒輪軸的齒輪部位進行超音頻淬火。

    工件名稱：齒輪軸
    工件尺寸：Φ75mm，齒輪高度80mm齒輪軸
    工件材質：45號鋼
    淬火可達到的技術指標如下：
    淬火時間：50秒
    淬火硬度：HRC54-58度
    淬火深度：3mm
    淬火工藝：
    感應淬火設備配合立式數控淬火機床，采用仿形窄加熱帶感應器（感應器自帶噴水），對齒輪部分進行勻速掃描淬火。工件裝卡完畢后，只要點動開關，工件自動進入環形感應圈內，工件自動旋轉（可根據工件淬火工藝要求，通過數控編程控制機床旋轉部分的開啟、停止），到設定坐標位置后自動加熱，工件做勻速下降動作，感應器下方噴水孔實現噴水淬火，加熱到設定坐標高度位置后，加熱停止，回到原位人工更換工件。以上動作均有數控編程控制。

    該設備由振動發生器、水槽、加熱裝置、工件夾具和控制系統組成。工件通過工件夾具固定在水槽中心位置，超音頻振動發生器產生高頻率的振動波，將水槽內的液體形成密集而穩定的泡沫，然后再通過加熱裝置，使工件表面達到淬火溫度，然后再使其迅速冷卻以達到淬火的目的。

   超音頻齒圈淬火設備具有淬火效果好、淬火速度快、淬火質量穩定、能耗低等優點，廣泛應用于汽車齒輪、發動機齒輪、摩托車齒輪、變速箱齒輪、行星齒輪等領域。
